PCMUPS电源的原理和组成是什么?

2019-02-21 13:41:47      点击:

  PCMUPS电源的工作原理和输出特性与传统的UPS完全相同,但是,由于它连接直流操作电源系统,因此其直流输入特性必须满足电力系统的专用要求。电力UPS是为发电厂,变电站等电力行业设计,在发电厂、电力等电力系统中,DCS( 分布式控制系统),监控系统、自动化仪表,调度通信系统、微机系统等核心设备对供电质量及可靠性要求非常高,需要专用 UPS 供电,这些负载绝大多数为单相负载。

  电力UPS系统一般由电力UPS主机、旁路稳压柜、输出馈线柜等三部分组成(小功率时也可三合一)。

  1、电力UPS主机柜:输入输出隔离变压器、整流器、逆变器、静态旁路开关、旁路开关、逆止二极管;

  2、旁路隔离稳压柜:旁路隔离变压器、旁路稳压器、手动/旁路维修开关。

  PCMUPS电源主要有以下几个系统组成,采用两级变换。第一级变换采用整流器(AC-DC),

  把经过输入隔离变压器后的交流电变成稳定的直流电。第二级变换(DC-AC)采用逆变电源,把整流后输出的直流电变换成正弦波交流电经过隔离输出给负载。

  隔离部分:输入隔离变将交流输入和直流隔离开,保护直流侧设备;输出隔离变将交、直流输入与交流输出隔离开,保护负载端设备。双隔离保证了直流输入、交流输入与交流输出三个端口的真正完全的电气隔离。

  整流部分:将输入的交流市电转变为稳定的直流,送入逆变设备。

  逆变部分:将外部直流或经过整流后的直流电源转变为稳定的正弦波交流电源。

  控制部分:控制逆变器电源跟随基准市电,并与其保持相同的相位和频率,自动调节,并使电源在规定的范围内,按照设定的保护定值运行或保护。

  显示部分:采用LCD及LED状态模拟盘,准确反映设备运行状态及故障信息。

  切换部分:采用继电器或静态电子开关,对旁路、市电和逆变器输出电源进行自动切换。

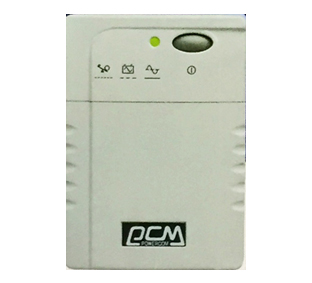

PCMUPS电源
